坦克鏈電纜技術參數

坦克鏈因外形似坦克的鏈條而得名，由眾多的單元鏈接組成，鏈接之間轉動自如。坦克鏈的單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入坦克鏈。

置入坦克鏈的高柔性電纜則稱為坦克鏈電纜，坦克鏈又叫電纜拖鏈，坦克鏈電纜也稱為拖鏈電纜，被廣泛應用于移動使用的場合。

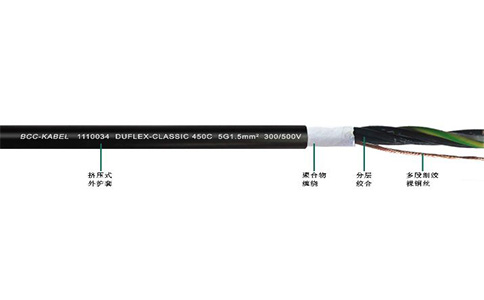

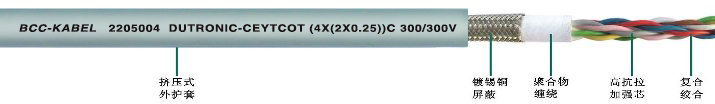

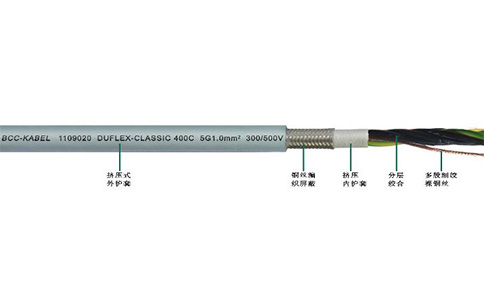

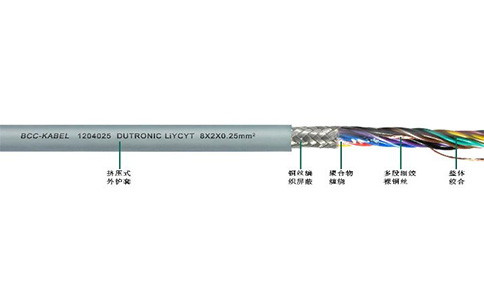

坦克鏈纜組成結構及技術參數

導體：精細無氧裸銅絲，多股絞合，符合GB/T3956(VDE0295/IEC60228) Class5或Class6標準

絕緣：高強度改性PVC或進口PE材料，顏色區分（可以根據客戶要求來定制生產）

內護套：高強度特種復合護套專用材料（不同型號有所差別）

屏蔽：銅網編織屏蔽，編織密度≥70%或85%以上，可有效防止來自內部和外部的干擾（不同型號有所差別）

外護套：高強度改性PVC或進口PUR材料

護套顏色：灰色，黑色，橙色，綠色（可根據客戶要求定制其他顏色）

額定電壓：<0.5mm，300/300V；≥0.5mm，300/500V；

測試電壓：2500V

使用溫度范圍：固定安裝：-40℃~80℃；移動使用：0℃~70℃

彎曲半徑：固定安裝：5X電纜外徑；移動使用：7.5X電纜外徑

什么是坦克鏈

坦克鏈一般應用在機床機械等的電纜、油管、氣管、水管、風管上，起牽引和保護作用。坦克鏈廣泛使用在機床上，保護了電纜等也使機床整體看起來更美觀。

坦克鏈分為鋼制坦克鏈，塑料坦克鏈。鋼制坦克鏈由鋼鋁組合而成可以定做，塑料坦克鏈又稱工程拖鏈，坦克鏈。坦克鏈根據使用環境和使用要求的不同分為橋式坦克鏈，全封閉坦克鏈，半封閉坦克鏈三種。

坦克鏈的組成

坦克鏈的主體是由鏈扳、支撐扳、軸銷等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈扳經鍍鉻處理外形效果新穎結構合理，靈巧強度高,鋼性好不變形，安裝方便，使用可靠,易拆裝，尤其是采用高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間使用不變形,不下垂。

坦克鏈的用途

（1）坦克鏈適合于使用在往復運動的場合，能夠?qū)?nèi)置的電纜、油管、氣管、水管等起到牽引和保護的作用。
（2）坦克鏈的每一節都能打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。
（3）坦克鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、超重運輸設備、自動化倉庫等。

坦克鏈的特點

（1）拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。
（2）相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。
（3）單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。
（4）另可提供分隔片，將鏈內空間按需要分隔開。

問
拖鏈電纜的導體銅絲外徑為0.1mm時最多拖鏈800萬次？

答
拖鏈電纜的導體銅絲外徑為0.1mm時最多拖鏈800萬次，導體銅絲外徑為0.08mm時拖鏈可達1000萬次。這個結論應該是某個拖鏈電纜生產廠家對自身產品研發能力的定論，并不能代表整個拖鏈電纜行業。導體單根銅絲是0.08mm還是0.1mm，拖鏈電纜使用壽命是800萬次還是1000萬次，不在導體直徑0.02mm的差距，而是在于生產技術。
問
高柔線就是指高度柔軟的電纜嗎？

答
高柔線不是高度柔軟的電纜。顧名思義，人們往往會認為高柔性就是特別軟，并且越軟越好，因此，一些廠商正是利用了這一點，用超高柔軟度的普通電纜來冒充拖鏈電纜。高柔線的“柔”真正的意義是柔韌而非柔軟。
