拖鏈電纜具有良好的耐彎曲性和耐磨性，能夠適應不同的使用場景，在很多環境中都有很好的應用效果。o63拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

然而，在實際的工作場景中，由于信號干擾或環境不良等因素的影響，經常會出現設備無法正常運轉的情況。所以，為了提高傳輸效率，降低干擾，一般會采用屏蔽電纜。o63拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

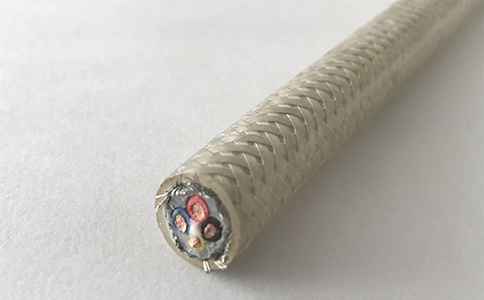

拖鏈電纜的屏蔽層是為了保證在有電磁干擾環境下系統的傳輸性能，一方面屏蔽可以抵御外來電磁干擾，另一方面屏蔽也可以防止系統本身向外輻射電磁干擾，來自內部與外部的電磁干擾強度不同，對電纜屏蔽的要求也不同。o63拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

屏蔽拖鏈電纜的3種屏蔽層接地方式：o63拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

第一、 屏蔽層懸浮o63拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

這種接地方式只有屏蔽電場耦合干擾能力，沒有抑制磁場耦合干擾能力； o63拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

第二、單端接地o63拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

屏蔽拖鏈電的屏蔽層一端直接接地，另一端不接地或者通過保護接地，利用抑制電勢電位差達到消除電磁干擾的目的。o63拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

這種接地方式的原理是利用非接地端的屏蔽層對地之間有感應電壓存在，但屏蔽層無電勢環流通過，流過負載電阻之后，再通過屏蔽層返回信號源，所以產生的磁場干擾相互抵消?？梢院芎玫囊种拼艌龈蓴_，同時也能很好的抵制磁場耦合干擾。 o63拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

第三、兩端接地o63拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

屏蔽拖鏈電纜的屏蔽層兩端直接接地。o63拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

這種接地方式是利用電勢環流來減小干擾，因為電纜電勢不相等，會形成很大的電勢環流，環流會對信號產生抵消衰減效果。但兩端接地的方式抑制磁場耦合干擾的能力比單端接地方式要差，相同點是都具有屏蔽電場耦合干擾作用。o63拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  拖鏈電纜按耐彎曲次數命名合理嗎？

  答

  拖鏈電纜按耐彎曲次數命名不合理。同型號、同規格的同款拖鏈電纜，在雕刻機上可運行至少500萬次，在貼片機上可運行1億次，稱這款拖鏈電纜為500萬次拖鏈電纜，還是1億次拖鏈電纜呢？無論是按照哪種設備的電纜按耐彎曲次數命名，都是以偏概全，都會給其他設備中的拖鏈電纜耐彎曲次數產生誤導。

• 問

  辨別拖鏈電纜質量比較簡單的方法是看銅絲的線徑？

  答

  通過電纜導體銅絲的線徑或許可以分辨拖鏈電纜與普通電纜，但卻不能辨別拖鏈電纜的質量。有些電纜廠家不清楚拖鏈電纜之所以耐用的本質，只注重模仿拖鏈電纜的表面形式。較細的銅絲的確可以增加導體的靈活性，但拖鏈電纜并非只有銅絲。如果銅絲的線徑是拖鏈電纜質量的決定因素，那么先不說進口高端拖鏈電纜品牌，至少國產拖鏈電纜品牌在導體銅絲的選用上早已經統一標準了。
