屏蔽電纜的屏蔽層為什么不能重復接地adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

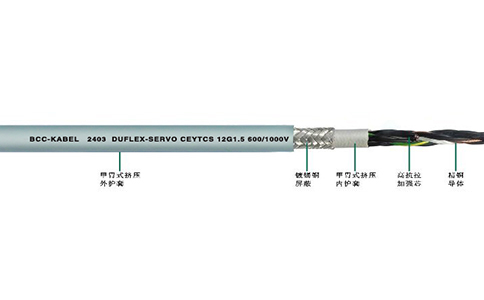

屏蔽層接地通常采用兩種方式來處理：屏蔽層單端接地和屏蔽層雙端接地。adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

（1）屏蔽層單端接地是在屏蔽電纜的一端將金屬屏蔽層直接接地，另一端不接地或通過保護接地。adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

在屏蔽層單端接地情況下，非接地端的金屬屏蔽層對地之間有感應電壓存在，感應電壓與電纜的長度成正比，但屏蔽層無電勢環流通過。單端接地就是利用抑制電勢電位差達到消除電磁干擾的目的。adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

這種接地方式適合長度較短的線路，電纜長度所對應的感應電壓不能超過安全電壓。靜電感應電壓的存在將影響電路信號的穩定，有時可能會形成天線效應。adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

（2）雙端接地是將屏蔽電纜的金屬屏蔽層的兩端均連接接地。adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

在屏蔽層雙端接地情況下，金屬屏蔽層不會產生感應電壓，但金屬屏蔽層受干擾磁通影響將產生屏蔽環流通過，如果地點A和地點B的電勢不相等，將形成很大的電勢環流，環流會對信號產生抵消衰減效果。adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

屏蔽電纜的屏蔽層為什么不能重復接地adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

系統接地有浮地、直接接地和電容接地三種方式。adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

對PLC控制系統而言，它屬高速低電平控制裝置，應采用直接接地方式。由于信號電纜分布電容和輸入裝置濾波等的影響，裝置之間的信號交換頻率一般都低于1MHz，所以PLC控制系統接地線采用一點接地和串聯一點接地方式。adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

集中布置的PLC系統適于并聯一點接地方式，各裝置的柜體中心接地點以單獨的接地線引向接地極。如果裝置間距較大，應采用串聯一點接地方式，用一根大截面銅母線(或絕緣電纜)連接各裝置的柜體中心接地點，然后將接地母線直接連接接地極。接地線采用截面大于25mm2的銅導線，總母線使用截面大于60mm2的銅排。接地極的接地電阻小于2Ω，接地極zui好埋在距建筑物10～15m遠處，而且PLC系統接地點必須與強電設備接地點相距10m以上。adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

信號源接地時，屏蔽層應在信號側接地；不接地時，應在PLC側接地；信號線中間有接頭時，屏蔽層應牢固連接并進行絕緣處理，一定要避免多點接地。多個測點信號的屏蔽雙絞線與多芯對絞總屏蔽電纜連接時，各屏蔽層應相互連接好，并經絕緣處理，選擇適當?shù)慕拥靥巻吸c接地。adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

強電系統需要重復接地,如電力電纜的鋼鎧要接地、PE線要接地、而且在配電室內有、在現場也有。DCS中規范有明確要求、屏蔽層必須單點接地、如果重復接地了、實際不可能有絕對等電位、易形成回路、大地的雜散電流會直接干擾到儀表信號。adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

總結：adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

（1）兩端的接地點難保沒有電位差，有電位差就會有微弱電流，使屏蔽層實際上變成了接地線。adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

（2）兩端接地的屏蔽線工作于高頻干擾較為嚴重地工作現場，會因屏蔽層和內部信號線間形成的線電容耦合到信號回路，嚴重的將影響信號誤判。adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

（3）各種調速器和PLC說明中都明確信號線屏蔽層必須單端接地并且接地端應該在控制器一側。adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

國家規范：adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

《GB 50217-1994電力工程電纜設計規范》——3.6.8 控制電纜金屬屏蔽的接地方式，應符合下列規定：adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

（1）計算機監控系統的模擬信號回路控制電纜屏蔽層，不得構成兩點或多點接地，宜用集中式一點接地。adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

（2）除（1）項等需要一點接地情況外的控制電纜屏蔽層，當電磁感應的干擾較大，宜采用兩點接地；靜電感應的干擾較大，可用一點接地。雙重屏蔽或復合式總屏蔽，宜對內、外屏蔽分用一點，兩點接地。adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

（3）兩點接地的選擇，還宜考慮在暫態電流作用下屏蔽層不致被燒熔。adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

《GB50057-2000建筑物防雷設計規范》——第6.3.1條規定：……當采用屏蔽電纜時其屏蔽層應至少在兩端等電位連接，當系統要求只在一端做等電位連接時，應采用兩層屏蔽，外層屏蔽按前述要求處理。adT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  拖鏈電纜能達到的拖鏈彎曲次數是噱頭嗎？

  答

  拖鏈電纜能達到的拖鏈彎曲次數由所在的環境、彎曲半徑、行程、速度或頻率、拖鏈狀況及其布線等多種因素決定，若某種條件下拖鏈彎曲次數是500萬次，放寬測試條件，并且有足夠的時間，拖鏈彎曲次數完全可以達5000萬次甚至更高。所以，決定電纜能達到的拖鏈彎曲次數的是測試條件。在過于寬松的條件下，測試出的拖鏈電纜能達到的拖鏈彎曲次數就是噱頭，拖鏈電纜耐彎曲次數也是越高越好。

• 問

  高柔線就是指高度柔軟的電纜嗎？

  答

  高柔線不是高度柔軟的電纜。顧名思義，人們往往會認為高柔性就是特別軟，并且越軟越好，因此，一些廠商正是利用了這一點，用超高柔軟度的普通電纜來冒充拖鏈電纜。高柔線的“柔”真正的意義是柔韌而非柔軟。
