我們分析過拖鏈電纜斷芯的原因，為避免安裝不當而導致拖鏈里的電線經常斷芯，在拖鏈電纜布線安裝時注意下列事項。THD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

1、避免電纜產生扭曲THD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

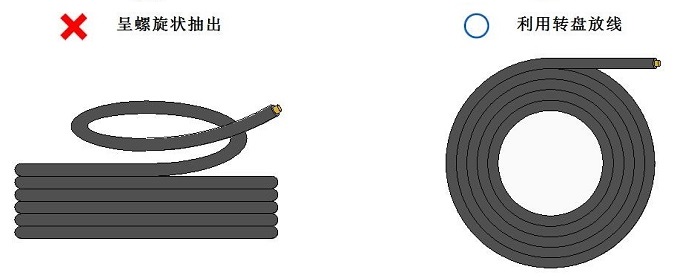

從成卷的電線中抽取拖鏈電纜時，要注意不能扭曲。即不可從電纜卷筒或電纜盤的某一端解開電纜，而應先旋轉卷筒或電纜盤將電纜展開，必要時可將電纜展開或懸掛起來，用于該場合的電纜只能直接從電纜卷上取得。THD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

2、盡量保持較大的電纜彎曲半徑THD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

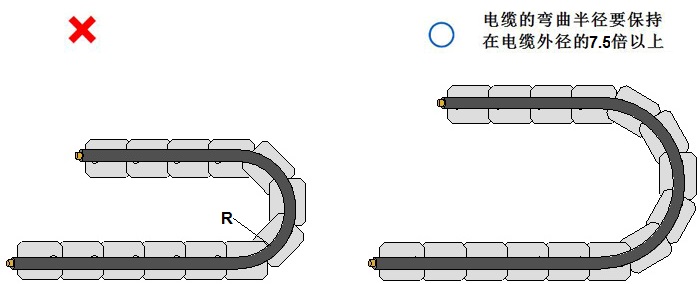

拖鏈電纜的彎曲半徑要保持在電纜外徑的7.5倍以上。THD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

3、拖鏈內的張力分布以及固定方式THD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

如果拖鏈電纜在布線時受到張力拉伸，會與拖鏈的內壁產生摩擦導致護套磨損。反之如果布線過于松散，同樣也會與拖鏈的內壁產生摩擦造成護套磨損，并且容易與其他的電纜產生纏繞現象。電纜的布線長度應設定在剛好能通過拖鏈的中心線為宜。THD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

另外，電纜的移動部分如果被固定，會導致彎曲應力無法被分散及吸收，會在固定位置造成應力集中。電纜的固定部位應設置在拖鏈的兩端。一般電纜的移動點離拖鏈端部的距離應為電纜直徑的20-30倍。THD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

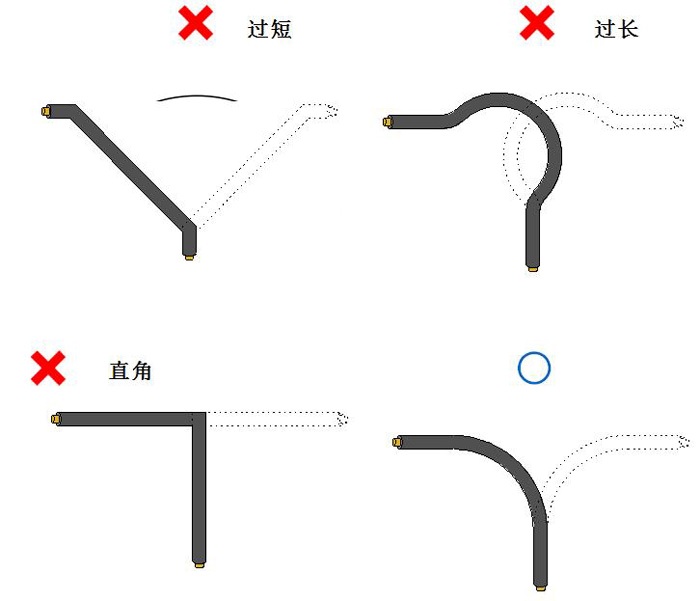

(1)適當選取電纜的長度及彎曲角度以保持電纜彎曲部分的自由度。THD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

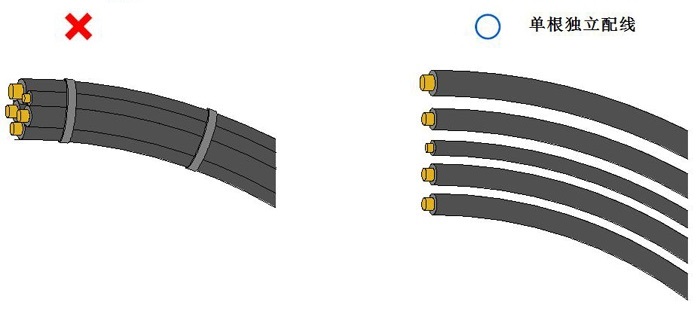

(2)多根(特別是外徑不同的電纜組合)同時保持電纜彎曲部分的自由度。THD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

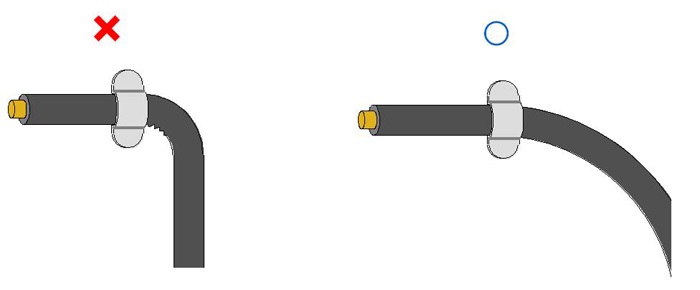

(3)捆扎部分附近不能過度彎曲。THD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

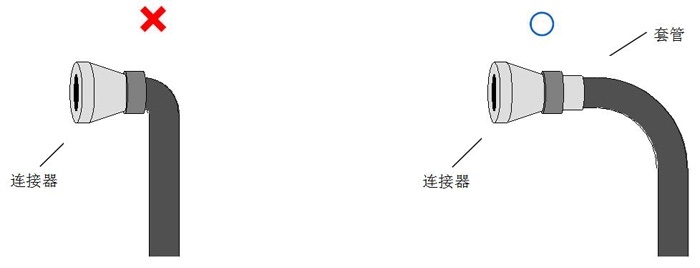

(4)安裝連接器時需要用套管或外殼支撐。THD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

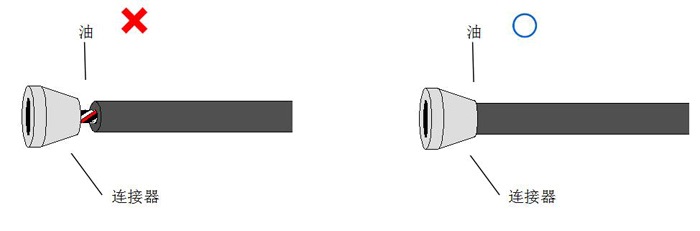

(5)防止連接器根部向電纜內部滲油。THD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

4、防止電纜互相干擾THD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

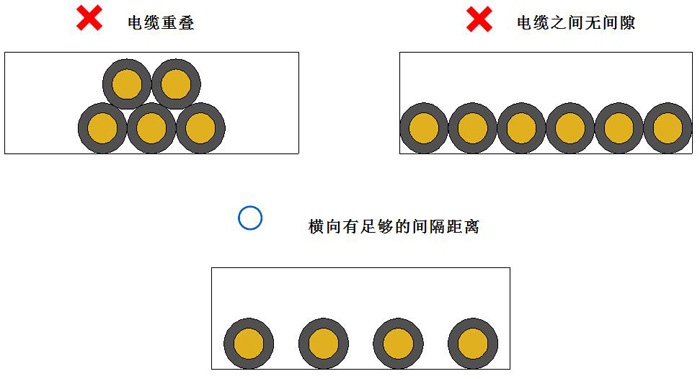

為防止同時布線的拖鏈電纜之間互相干擾，在拖鏈內實施水平布線時，要選擇具有足以保證電纜間距的拖鏈，在拖鏈中電纜間的空隙至少應為電纜直徑的10%。THD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

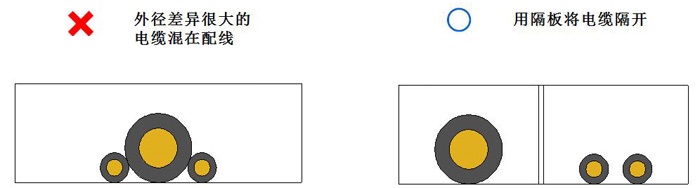

5、外徑差異很大的電纜混在配線THD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

外徑差異很大的電纜如果混在配線，容易導致細線被粗線壓迫，造成細線容易斷線。這時需要用隔板將拖鏈電纜隔開。THD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

6、電纜與送氣管的混在配線THD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

與送氣管等較硬的物體混在配線，容易造成電纜受壓斷線。這時需要用隔板將拖鏈電纜與送氣管隔開。THD拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  拖鏈電纜使用壽命是電纜的耐彎折次數嗎？

  答

  以電纜的耐彎折次數作為拖鏈電纜使用壽命并不科學，同一根高柔性電纜，若在雕刻機上可使用上千萬次，貼片機上可使用上億次。以哪個設備上的耐彎折次數作為拖鏈電纜使用壽命呢？其實兩種情況都屬于特例，不具代表性。特定條件下得出的拖鏈電纜耐彎折次數不能作為電纜的壽命。

• 問

  拖鏈電纜能達到的拖鏈彎曲次數是噱頭嗎？

  答

  拖鏈電纜能達到的拖鏈彎曲次數由所在的環境、彎曲半徑、行程、速度或頻率、拖鏈狀況及其布線等多種因素決定，若某種條件下拖鏈彎曲次數是500萬次，放寬測試條件，并且有足夠的時間，拖鏈彎曲次數完全可以達5000萬次甚至更高。所以，決定電纜能達到的拖鏈彎曲次數的是測試條件。在過于寬松的條件下，測試出的拖鏈電纜能達到的拖鏈彎曲次數就是噱頭，拖鏈電纜耐彎曲次數也是越高越好。
